380 V seinale kinnitatud aktiivne harmooniline filter

Geya pakub 380 V seinale kinnitatud aktiivset harmoonilist filtrit, mis on kujundatud ja toodetud meie Hiina tehases koos arenenud tehnoloogiaga. Suure efektiivsusega, hõlpsasti paigaldatav ja usaldusväärne erinevate rakenduste jaoks. Lisateabe saamiseks ja parima pakkumise saamiseks võtke meiega ühendust kohe!

Saada päring

Tootekirjeldus

380 V seinale kinnitatud aktiivne harmooniline filter (AHF) pakub kindlat lahendust harmoonilise leevendamiseks kolmefaasilises nelja-juhtmelises (3P4W) ja kolmefaasilises kolmejuhtmelises (3P3W) 380 V energiasüsteemis. Kasutades täiustatud DSP+CPLD digitaalset juhtimist ja kolmetasandilist topoloogiat, annab see kosmoseäärendus täpse harmoonilise voolu kompenseerimise. Põhifunktsioonide hulka kuulub lai harmooniline filtreerimisvahemik (2. kuni 50. harmooniline), kõrge filtreerimiskiirus (kuni 95%) ning modulaarne disain mugavaks paralleelseks ühendamiseks ja hoolduseks. Saadaval erinevates praegustes reitingutes (25A kuni 150A), tagab 380 V seinale kinnitatud AHF stabiilse ja tõhusa energiakvaliteedi nõudlikes tööstuskeskkondades.

Mudeli kirjeldus:

Napp	Ahf	0.4	50A	/	4L	W
Ettevõtte kood	Aktiivne harmooniline filter	Pingetase 0,4: 380 V ± 20%	Nimivõimsus （KVAR） 25/50/75/100/150A		3L: kolmefaasiline kolmejuhtmeline 4L: kolmefaasiline neljajuhtmeline	W: seinale kinnitatud

Funktsioonid:

● Kasutage DSP+CPLD kogu digitaalse juhtimise südamiku, kolmetasandilise topoloogiatehnoloogia, täiustatud harmoonilise tuvastamise algoritmi ja PWM-i juhtimisstrateegiat, et saavutada harmoonilise voolu täpne kompenseerimine.
● Võtke kasutusele modulaarne disain, mis hõlbustab mitme mooduli paralleelset ühendamist, võtab vähe ruumi ja seda on lihtne hooldada.
● Sõltumatute õhukanalite ja sõltumatute ladude konstruktsioonikujundus tagab seadmete stabiilse töö.
● See võib filtreerida harmoonilisi erinevates harmoonilistes, 2–50 harmooniat ja lahendada samal ajal kolmefaasilise tasakaalustamatuse probleemi.
● Harmoonilise filtreerimiskiirus on kõrge. Kui maht võimaldab, võib harmoonilise voolu filtreerimiskiirus olla koguni 95%. Seadke 100% praegune piirav väljund, et tagada seadmete pikaajaline stabiilne töö.

Rakendused:

380 V seinale kinnitatud aktiivsed harmoonilised filtrid on hädavajalikud energiakvaliteedi säilitamiseks paljudes tööstuslikes rakendustes:

● Tööstusautomaatika:Tundlike automatiseerimisseadmete kaitsmine ja muutuva sagedusega draivide (VFD), robootika ja muude kriitiliste koormuste usaldusväärse töö tagamine.
● Tootmisettevõtted:Energiakvaliteedi parandamine ja energiakulude vähendamine harmooniliste moonutuste minimeerimisega.
● Andmekeskused:Puhta jõu pakkumine kriitilise IT -infrastruktuuri jaoks ja andmete kadumise ärahoidmine energia kõikumiste tõttu.
● Nafta- ja gaasitööstus:Pumpade, kompressorite ja muude oluliste seadmete usaldusväärse töö tagamine karmides keskkondades.
● Taastuvenergia süsteemid:Taastuvate energiaallikate integreerimine võrku, säilitades samal ajal energiakvaliteedi ja stabiilsuse.

380 V seinale kinnitatud aktiivsed harmoonilised filtrid pakuvad usaldusväärset ja tõhusat lahendust energiakvaliteedi optimeerimiseks kolmefaasilistes 380 V rakendustes.

380V Wall-mounted Active Harmonic Filter

Tehnilised parameetrid:

	220V seeria	380 V seeria	500 V seeria		690 V seeria
Kõrgus	<2000m, üle 2000 m, derveerivad vastavalt GB/T3859,2
Ümbritsev temperatuur	-20 ～+50 ℃
Suhteline õhuniiskus	≤90%, kondenseerumine pinnal, kui igakuine minimaalne temperatuur on 25 ℃
Reostustase	III tase allpool
Tööpinge	AC220V ± 20%	AC380 V ± 20%	AC500V ± 20%		AC690 V ± 20%
Töösagedus	50Hz ± 5%
Kompensatsioonivool	25A	25/50/75/100/150A	100A		100A
Ruudustiku struktuur	L/n	3P3W/3P4W	3P3W/3P4W		3P3W/3P4W
Paralleelselt ühendatud ühikute arv	Utiliidiga
Masina üldine efektiivsus	≥97%
Ruudustiku struktuur	32kHz	16kHz	12,8 kHz		12,8 kHz
Kompensatsioonivahemik	2 ～ 50 -kordne, ühe kompensatsiooni määr on reguleeritav
Funktsioonide valik	Reaktiivne jõud	Reaktiivne võimsus, reaktiivne võimsus + asümmeetria
Reaktiivse energia kompensatsiooni määr	≥95%	> 92%
Neutraalne filtreerimisvõime		Neutraalne joone filtreerimisvõime on 3 korda suurem kui faasi filtreerimise võime
Täisreageerimise aeg	＜ 10ms	＜ 40ms		＜ 40ms	＜ 40ms
Müra	≤60db	≤60db		≤65db	≤65db
Juhtimismeetod	2-suunaline RS485 liides (toetab GPRS/WiFi)
Kaitse	Ülekoormus, tarkvara/riistvara ülevoolu, ruudustik ülepinge ja alapinge, toitekarpe, ülemäärane ületegevus, ületemperatuur, sageduse kõrvalekalde kaitse jne.	Ülekoormus, tarkvara/riistvara ülevoolu, ruudustik ülepinge ja alapinge, ruudustiku pinge tasakaalustamatus, toitekarve, ülemineku, ületemperatuur, sageduse kõrvalekalded, lühisekaitse jne.
Paigaldusmeetod	Rack/seinale kinnitatud		Rack
Sissetulev joon	Tagasi sissetulev （racki tüüp）、 Ülemine sissetulev （seinale kinnitatud）		Tagasi saabuv joon
Kaitsetase	IP20

Mudel ja spetsifikatsioon:

380V Wall-mounted Active Harmonic Filter

Mudelid

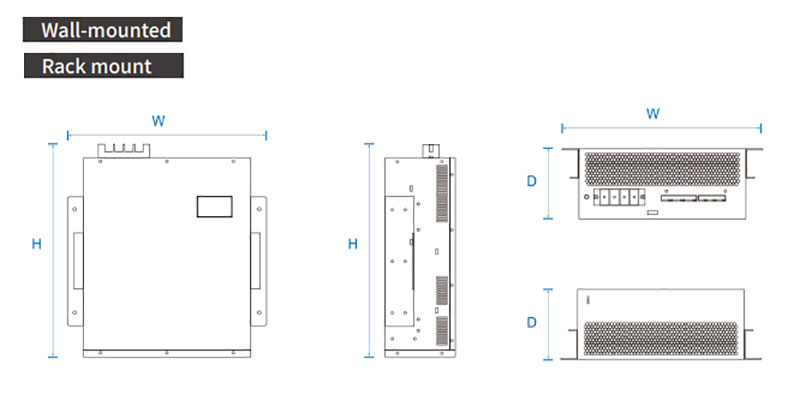

Mudelnumber	Hinnatud vool (a)	Süsteemi pinge (V)	Mõõtmed (DWH)	Jahutusmeetod
GY APF-0.22-25A/2L-R/W	25	220	220330160mm	Sundõhujahutus
GY APF-0.4-25A/4L-R/W	25	380 ± 20%	46049089mm
GY APF-0.4-50A/4L-R/W	50	380 ± 20%	46049089mm
GY APF-0.4-75A/4L-R/W	75	380 ± 20%	500510190mm
GY APF-0.4-100A/4L-R/W	100	380 ± 20%	500550240mm
GY APF-0.4-150A/4L-R/W	150	380 ± 20%	500550240mm
GY APF-0.5-100A/4L-R/W	100	500 ± 20%	495675275mm
GY APF-0.69-100A/4L-R/W	100	690 ± 20%	495675275mm

Kuumad sildid: 380 V seinale kinnitatud aktiivne harmooniline filter
