380V Rack Mount aktiivne harmooniline filter
Kas vajate suure jõudlusega 380V Rack Mount Active Harmonic Filter? Geya pakub nutikaid ja usaldusväärseid lahendusi, mis on kohandatud teie vajadustele. Põhjalike konfiguratsioonide, kvaliteedi tagamise ja kiire kohaletoimetamise abil rahuldame mitmesuguseid kliendi nõudeid. Hinnahindade ja ööpäevaringse veebiteenuse saamiseks võtke meiega kohe ühendust!
380V Rack Mount Active Harmonic Filter (AHF) annab täiustatud harmoonilise Vähendamine kolmefaasilise neljajuhtmelise (3P4W) ja kolmefaasilise kolme juhtmega (3P3W) Power Systems. Kasutades DSP+CPLD digitaalset juhtimist ja kolmetasandilist topoloogia, see rack-paigaldatud üksus pakub täpset harmoonilist voolu kompensatsioon kuni 50. harmooniline. Moodulkujundus toetab paralleelselt Ühendus suurenenud mahutavuse ja lihtsustatud hoolduse jaoks. Mitu Mudelid on saadaval praeguste hinnangutega vahemikus 25A kuni 150A, käsitledes a Lai valik energiasüsteemi nõudeid. Sundõhujahutus tagab usaldusväärse Operatsioon isegi nõudlikes tingimustes. See 380V racki kinnitus aktiivne Harmooniline filter pakub vastupidavat ja kohanemisvõimelist lahendust harmooniliseks moonutused.
Mudeli kirjeldus:
| Napp | Ahf | 0.4 | 50A | / | 4L | R |
| Ettevõtte kood | Aktiivne harmooniline filter | Pingetase 0,4: 380 V ± 20% |
Nimivõimsus （KVAR） 25/50/75/100/150A | 3L: kolmefaasiline kolmejuhtmeline 4L: kolmefaasiline neljajuhtmeline |
R: RACK MOUNT |
Funktsioonid:
● Kasutage DSP+CPLD All Digital Control Core, kolmetasandiline topoloogiatehnoloogia,
Täiustatud harmoonilise tuvastamise algoritm ja PWM kontrollistrateegia saavutamiseks
Harmoonilise voolu täpne kompenseerimine.
● Võtke kasutusele modulaarne disain, mis hõlbustab mitmekordse ühendamist
Moodulid, võtab vähe ruumi ja seda on lihtne hooldada.
● Sõltumatute õhukanalite ja sõltumatute ladude konstruktsiooni kujundus
tagab seadmete stabiilse töö.
● See võib filtreerida harmoonilisi laias valikus harmoonilisi, 2–50
Harmoonika ja lahendage samal ajal kolmefaasilise tasakaalustamatuse probleem.
● Harmoonilise filtreerimiskiirus on kõrge. Kui maht võimaldab, siis harmooniline
Praegune filtreerimiskiirus võib olla koguni 95%. Seadke 100% voolu piirav
väljund seadme pikaajalise stabiilse töö tagamiseks.
Rakendused:
380V Rack Mount aktiivsed harmoonilised filtrid on kasutusele võetud erinevates Tööstused energiakvaliteedi ja süsteemi stabiilsuse tagamiseks:
● Andmekeskused:Misjonikriitiliste serverite ja
Võrguseadmed harmoonilistest probleemidest.
● Tööstuskeskkond:Jõudluse suurendamine ja
muutuva sagedusega draivide (VFD) ja muude mittelineaarsete usaldusväärsus
koormused.
● Tootmisettevõtted:Võimsusteguri parandamine ja vähendamine
Energiatarbimine.
● Nafta ja gaas:Stabiilse jõu säilitamine tundlike jaoks
Protsessi juhtimissüsteemid.
380V Rack Mount aktiivsed harmoonilised filtrid pakuvad tugevat harmoonilise leevendamise ja usaldusväärne energiakvaliteet nõudlike rakenduste jaoks.
Tehnilised parameetrid:
| 220V seeria | 380 V seeria | 500 V seeria | 690 V seeria | ||
| Kõrgus | <2000m, üle 2000 m, derveerivad vastavalt GB/T3859,2 | ||||
| Ümbritsev temperatuur | -20 ～+50 ℃ | ||||
| Suhteline õhuniiskus | ≤90%, pinna kondenseerumist ei ole kuus minimaalne temperatuur on 25 ℃ | ||||
| Reostustase | III tase allpool | ||||
| Tööpinge | AC220V ± 20% | AC380 V ± 20% | AC500V ± 20% | AC690 V ± 20% | |
| Töösagedus | 50Hz ± 5% | ||||
| Kompensatsioonivool | 25A | 25/50/75/100/150A | 100A | 100A | |
| Ruudustiku struktuur | L/n | 3P3W/3P4W | 3P3W/3P4W | 3P3W/3P4W | |
| Ühikute arv ühendatud paralleelselt |
Utiliidiga | ||||
| Masina üldine efektiivsus | ≥97% | ||||
| Ruudustiku struktuur | 32kHz | 16kHz | 12,8 kHz | 12,8 kHz | |
| Kompensatsioonivahemik | 2 ～ 50 -kordne, ühe kompensatsiooni määr on reguleeritav | ||||
| Funktsioonide valik | Reaktiivne jõud | Reaktiivne võimsus, reaktiivne võimsus + asümmeetria | |||
| Reaktiivne jõud kompensatsioonimäär |
≥95% | > 92% | |||
| Neutraalne filtreerimine võimekus |
Neutraalne joone filtreerimisvõime on 3 korda suurem kui faasi filtreerimisvõime | ||||
| Täisreageerimise aeg | ＜ 10ms | ＜ 40ms | ＜ 40ms | ＜ 40ms | |
| Müra | ≤60db | ≤60db | ≤65db | ≤65db | |
| Juhtimismeetod | 2-suunaline RS485 liides (toetab GPRS/WiFi) | ||||
| Kaitse | Ülekoormus, tarkvara/riistvara ülevoolu, ruudustiku ülepinge ja alapinge, toitepuudulikkus, ületemperatuur, sagedus kõrvalekaldekaitse jne. | Ülekoormus, tarkvara/riistvara ülevoolu, ruudustiku ülepinge ja alapinge, võrepinge tasakaalustamatus, võimsuse rike, UgetentEmperatuur, sageduse kõrvalekalded, lühiseta kaitse jne. | |||
| Paigaldusmeetod | Rack/seinale kinnitatud | Rack | |||
| Sissetulev joon | Tagasi sissetulev （racki tüüp） 、 Ülemine sissetulev （seinale kinnitatud） | Tagasi saabuv joon | |||
| Kaitsetase | IP20 | ||||
Mudel ja spetsifikatsioon:
| Mudelid | ||||
|---|---|---|---|---|

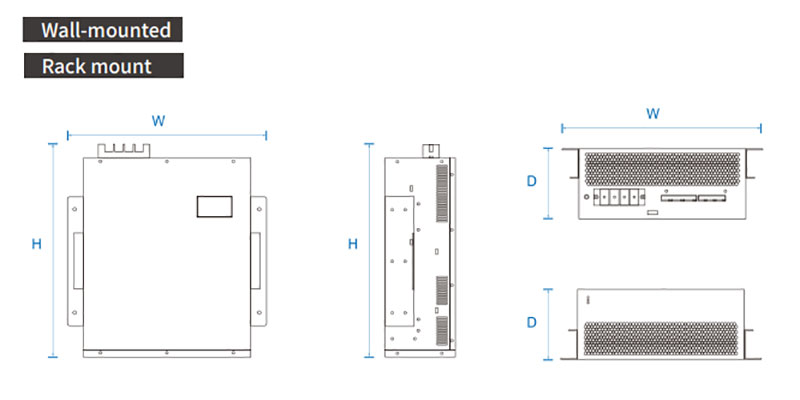

| Mudelnumber | Hinnatud vool (a) | Süsteemi pinge (V) | Mõõtmed (D*W*H) | Jahutusmeetod |
| GY APF-0.22-25A/2L-R/W | 25 | 220 | 220*330*160mm | Sundõhujahutus |
| GY APF-0.4-25A/4L-R/W | 25 | 380 ± 20% | 460*490*89mm | |
| GY APF-0.4-50A/4L-R/W | 50 | 380 ± 20% | 460*490*89mm | |
| GY APF-0.4-75A/4L-R/W | 75 | 380 ± 20% | 500*510*190mm | |
| GY APF-0.4-100A/4L-R/W | 100 | 380 ± 20% | 500*550*240mm | |
| GY APF-0.4-150A/4L-R/W | 150 | 380 ± 20% | 500*550*240mm | |
| GY APF-0.5-100A/4L-R/W | 100 | 500 ± 20% | 495*675*275mm | |
| GY APF-0.69-100A/4L-R/W | 100 | 690 ± 20% | 495*675*275mm | |
