690V Rack Mount Static VAR generaator
Tutvustame 690V rack -kinnituse staatilist VAR -generaatori - ideaalset lahendust tõhusaks võimsusteguri korrigeerimiseks ja pinge reguleerimiseks. Kui otsite usaldusväärseid ja suure jõudlusega seadmeid, küsige pakkumist juba täna! Meie arenenud generaator on loodud vastama nõudlike tööstuskeskkondade vajadustele, tagades stabiilse energiajaotuse ja parema energiatõhususe.
690V Rack Mount Static VAR-generaator (SVG) pakub dünaamilist reaktiivvõimsuse kompenseerimist kõrgepinge, kolmefaasilise 690 V elektrisüsteemide jaoks. See kasutab täpset ja reageerivat kompensatsiooni täiustatud DSP+CPLD digitaalset juhtimist ja kolmetasandilist topoloogiat, kusjuures täielik reageerimisaeg on alla 10 ms. Racki kinnitamiseks mõeldud paigaldamiseks on see mugav paigaldamine ja hooldus standardsetes 19-tollistes nagides. Selle SVG nimivõimsus on 120 kvar, mis sobib suure võimsusega tööstuslike rakenduste jaoks.
Mudeli kirjeldus:
| Napp | Svg | 0.69 | 50k | / | 4L | R |
| Ettevõtte kood | Staatiline VAR generaator | Pingetase 0,69: 690 V ± 20% |
Nimivõimsus (KVAR) 100/120 kvartal | 3L: kolmefaasiline kolmejuhtmeline 4L: kolmefaasiline neljajuhtmeline |
R: RACK MOUNT |
Funktsioonid:
● Kasutage DSP+CPLD kogu digitaalse juhtimiskeskuse, kolmetasandilise topoloogiatehnoloogia, täiustatud reaktiivse jõu tuvastamise algoritmi ja PWM-i juhtimisstrateegiat, et saavutada reaktiivvõimu dünaamiline ja täpne kompenseerimine.
● Võtke kasutusele modulaarne disain, mis hõlbustab mitme mooduli paralleelset ühendamist, võtab väikese ruumi ja seda on lihtne hooldada.
● Sõltumatute õhukanalite ja sõltumatute ladude konstruktsioonikujundus tagab seadmete stabiilse töö.
● Viige läbi induktiivse reaktiivse võimsuse ja mahtuvusliku reaktiivvõimsuse täieliku ulatusega dünaamiline kompenseerimine ning lahendage samal ajal kolmefaasilise tasakaalustamatuse probleem.
● Dünaamiline reageerimiskiirus koormusele on millisekundi tasemel, mis võib saavutada dünaamilise ja täpse kompenseerimise löögikoormuste reaktiivse jõu jaoks.
Rakendused:
690 V RACK MOUNT STATIC VAR-i generaatorid sobivad hästi kõrgepinge tööstuskeskkonna jaoks, mis nõuab tugevat reaktiivset võimsuskontrolli:
● Kõrgepinge võimsusteguri korrigeerimine:Võimsusteguri korrigeerimine 690 V süsteemis, elektrikulude vähendamine ja olemasoleva elektriinfrastruktuuri kasutamise maksimeerimine.
● Kõrgepinge mootori juhtimine:Kõrgpingemootorite tõhususe ja jõudluse parandamine nõudlikes tööstuslikes rakendustes.
● Raske tööstuslik energiahaldus (suurepinge):Pinge stabiliseerimine ja võimsuse kvaliteedi suurendamine rasketes tööstusprotsessides, mis töötavad 690 V juures.
● Kaevandamise ja nafta- ja gaasirakendused:Usaldusväärse reaktiivse võimsuse kompenseerimise pakkumine karmides keskkondades, mis on sageli seotud kaevandamise ning nafta- ja gaasioperatsioonidega.
690 V RACK MOTT Static VAR-generaatorid pakuvad võimsat ja tõhusat lahendust energiakvaliteedi haldamiseks ja tõhususe optimeerimiseks kõrgepinge tööstussüsteemides.
Tehnilised parameetrid:
| 220V seeria | 380 V seeria | 500 V seeria | 690 V seeria | |||
| Kõrgus | <2000m, üle 2000 m, derveerivad vastavalt GB/T3859,2 | |||||
| Ümbritsev temperatuur | -20 ～+50 ℃ | |||||
| Suhteline õhuniiskus | ≤90%, kondenseerumine pinnal, kui igakuine minimaalne temperatuur on 25 ℃ | |||||
| Reostustase | III tase allpool | |||||
| Tööpinge | AC220V ± 20% | AC380 V ± 20% | Ac500v ± 20% | AC690 V ± 20% | ||
| Töösagedus | 50Hz ± 5% | |||||
| Hinnatud kompensatsioonivõime | 5kvar | 15/35/50/75/100kvar | 90kvar | 120kvar | ||
| Ruudustik | L/n | 3P3W/3P4W | ||||
| Paralleelselt ühendatud ühikute arv | Utiliidiga | |||||
| Masina üldine efektiivsus | ≥97% | |||||
| Sisselülitussagedus | 32kHz | 16kHz | 12,8 kHz | 12,8 kHz | ||
| Funktsioonide valik | Reaktiivne jõud | Reaktiivne po wer 、 reaktiivne po wer+tasakaalustamatus | ||||
| Reaktiivse energia kompensatsiooni määr | ≥99% | > 95% | ||||
| Täisreageerimise aeg | <10ms | |||||
| Müra | ≤60db | ≤60db | ≤65db | ≤65db | ||
| Juhtimismeetod | 2-suunaline RS485 liides (toetab GPRS/WiFi) | |||||
| Kaitse | Ülekoormus, tarkvara/riistvara ülevoolu, ruudustik ülepinge ja alapinge, toitekarpe, ülemäärane ületegevus, ületemperatuur, sageduse kõrvalekalde kaitse jne. | Ülekoormus, tarkvara/riistvara ülevoolu, ruudustik ülepinge ja alapinge, ruudustiku pinge tasakaalustamatus, energiapuudulikkus, ülemineku, ületemperatuur, sageduse kõrvalekalded, ahelate kaitse kaitse jne. | ||||
| Paigaldusmeetod | Rack/seinale kinnitatud | Rack | ||||
| Sissetulev joon | Tagasi sissetulev （racki tüüp） 、 Ülemine sissetulev （seinale kinnitatud） | Tagasi saabuv joon | ||||
| Kaitsetase | IP20 | |||||

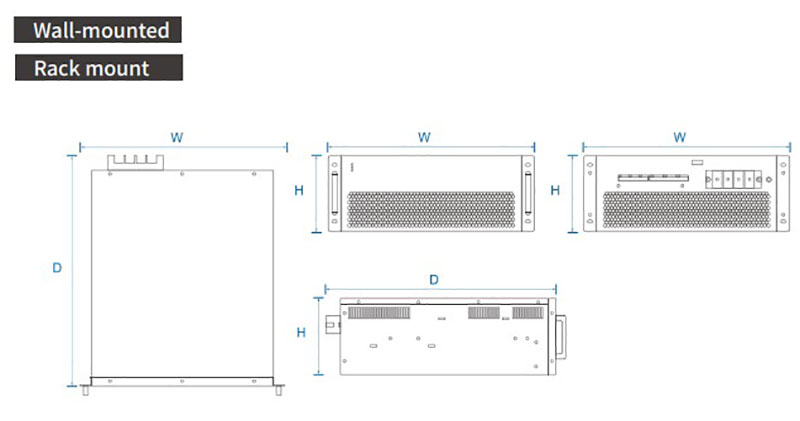

Mudel ja spetsifikatsioon:
| Mudelid | ||||
|---|---|---|---|---|
| Mudelnumber | Kompensatsioonivõime (KVAR) | Süsteemi pinge (V) | Mõõtmed (D*W*H) | Jahutusmeetod |
| GY SVG-0.22-5K/2L-R/W | 5 | 220 | 220*330*160mm | Sundõhujahutus |
| GY SVG-0.4-15K/4L-R/W | 15 | 380 ± 20% | 460*490*89mm | |
| GY SVG-0.4-35K/4L-R/W | 35 | 380 ± 20% | 460*490*89mm | |
| GY SVG-0.4-50K/4L-R/W | 50 | 380 ± 20% | 500*510*190mm | |
| GY SVG-0.4-75K/4L-R/W | 75 | 380 ± 20% | 500*550*240mm | |
| GY SVG-0.4-100K/4L-R/W | 100 | 380 ± 20% | 500*550*240mm | |
| GY SVG-0.5-90K/4L-R/W | 90 | 500 ± 20% | 495*675*275mm | |
| GY SVG-0.69-120K/4L-R/W | 120 | 690 ± 20% | 495*675*275mm | |
