Kapi tüüpi täiustatud staatiline VAR generaator
Tutvustage kapi tüüpi täiustatud staatilist Var-generaatorile täiuslikku lahendust teie bussimuutustele!. Dünaamiline korrektsioon, <10ms reageerimine, modulaarne disain. Ideaalne raske tööstuse, nafta ja gaasi, kaevandamise ja taastuvenergia jaoks.
Kabineti tüüpi täiustatud staatilised VAR-generaatorid pakuvad tööstuslike rakenduste jaoks suure mahutavusega reaktiivse võimsuse kompenseerimist. Need tugevad kappidesse paigutatud süsteemid pakuvad võimsustegurite kõikumiste dünaamilist ja täpset korrektsiooni, parandades süsteemi stabiilsust ja tõhusust. Kasutades täiustatud DSP+CPLD digitaalset juhtimist ja kolmetasandilist topoloogiatehnoloogiat, pakuvad nad kiiret reageerimisaegu (<10 ms), et erinevatele koormusvajadustele. Moodulkujundus võimaldab paindlikku mahutavust laieneda mitme ühiku paralleelse ühenduse kaudu. Põhifunktsioonide hulka kuuluvad sundõhu jahutus, põhjalikud kaitsefunktsioonid (ülepinge, alapinge, ülevoolu jne) ja kaugseire võimalused. Saadaval erinevates KVAR -i reitingutes ja pingetasemetes, mis sobivad mitmekesiste tööstussüsteemide jaoks.
Mudeli kirjeldus:
| Napp | ASVG | 0.4 | 50k | / | 4L | C |
| Ettevõtte kood | Staatiline VAR generaator | Pingetase 0,22: 220 V 0,4: 380 V ± 20% 0,5: 500 V ± 20% 0,69: 690 V ± 20% |
Nindemaht (KVAR) 5/15/35/50/75/100kvar | 2L: ühefaasiline 3L: kolmefaasiline kolmejuhtmeline 4L: kolmefaasiline neljajuhtmeline |
C: kabiin |
Funktsioonid:
● Kasutage DSP+CPLD kogu digitaalse juhtimiskeskuse, kolmetasandilise topoloogiatehnoloogia, täiustatud reaktiivse jõu tuvastamise algoritmi ja PWM-i juhtimisstrateegiat, et saavutada reaktiivvõimu dünaamiline ja täpne kompenseerimine.
● Võtke kasutusele modulaarne disain, mis hõlbustab mitme mooduli paralleelset ühendamist, võtab väikese ruumi ja seda on lihtne hooldada.
● Sõltumatute õhukanalite ja sõltumatute ladude konstruktsioonikujundus tagab seadmete stabiilse töö.
● Viige läbi induktiivse reaktiivse võimsuse ja mahtuvusliku reaktiivvõimsuse täieliku ulatusega dünaamiline kompenseerimine ning lahendage samal ajal kolmefaasilise tasakaalustamatuse probleem.
● Dünaamiline reageerimiskiirus koormusele on millisekundi tasemel, mis võib saavutada dünaamilise ja täpse kompenseerimise löögikoormuste reaktiivse jõu jaoks.
Rakendused:
Kabineti tüüpi täiustatud staatilised VAR-generaatorid leiavad rakendusi tööstusharudes, mis vajavad suure võimsusega, stabiilset reaktiivvõimsust. Ühisteks kasutusaladeks on järgmine:
● Raske tööstus:Terasveskid, tsemenditaimed ja muud rasked tööstusprotsessid saavad kasu paremast energiakvaliteedist ja vähenenud energiatarbimisest.
● Nafta ja gaas:Stabiilse jõu säilitamine nõudlikus nafta- ja gaasi kaevandamis- ja töötlemiskeskkonnas.
● Kaevandamistoimingud:Usaldusväärse energiatarbimise tagamine kaevandamistoimingutesse, isegi kõikuvate koormuste korral.
● Taastuvenergia integreerimine:Taastuvate energiaallikate, näiteks päikese- ja tuuleenergia, silumine jõu kõikumised.
● Utiliidi toitesüsteemid:Võrgu stabiilsuse ja energiakvaliteedi suurendamine suuremahuliste energiajaotusvõrkudes.
Kapi tüüpi täiustatud staatilised VAR-generaatorid pakuvad tugevat ja tõhusat lahendust energiasüsteemide optimeerimiseks nõudlikes tööstuskeskkondades.
Tehnilised parameetrid:
| 220V seeria | 380 V seeria | 500 V seeria | 690 V seeria | |||
| Kõrgus | <2000m, üle 2000 m, derveerivad vastavalt GB/T3859,2 | |||||
| Ümbritsev temperatuur | -20 ～+50 ℃ | |||||
| Suhteline õhuniiskus | ≤90%, kondenseerumine pinnal, kui igakuine minimaalne temperatuur on 25 ℃ | |||||
| Reostustase | III tase allpool | |||||
| Tööpinge | AC220V ± 20% | AC380 V ± 20% | Ac500v ± 20% | AC690 V ± 20% | ||
| Töösagedus | 50Hz ± 5% | |||||
| Hinnatud kompensatsioonivõime | 5kvar | 15/35/50/75/100kvar | 90kvar | 120kvar | ||
| Ruudustik | L/n | 3P3W/3P4W | ||||
| Paralleelselt ühendatud ühikute arv | Utiliidiga | |||||
| Masina üldine efektiivsus | ≥97% | |||||
| Sisselülitussagedus | 32kHz | 16kHz | 12,8 kHz | 12,8 kHz | ||
| Funktsioonide valik | Reaktiivne jõud | Reaktiivne po wer 、 reaktiivne po wer+tasakaalustamatus | ||||
| Reaktiivse energia kompensatsiooni määr | ≥99% | > 95% | ||||
| Täisreageerimise aeg | <10ms | |||||
| Müra | ≤60db | ≤60db | ≤65db | ≤65db | ||
| Juhtimismeetod | 2-suunaline RS485 liides (toetab GPRS/WiFi) | |||||
| Kaitse | Ülekoormus, tarkvara/riistvara ülevoolu, ruudustik ülepinge ja alapinge, toitekarpe, ülemäärane ületegevus, ületemperatuur, sageduse kõrvalekalde kaitse jne. | Ülekoormus, tarkvara/riistvara ülevoolu, ruudustik ülepinge ja alapinge, ruudustiku pinge tasakaalustamatus, energiapuudulikkus, ülemineku, ületemperatuur, sageduse kõrvalekalded, ahelate kaitse kaitse jne. | ||||
| Paigaldusmeetod | Rack/seinale kinnitatud | Rack | ||||
| Sissetulev joon | Tagasi sissetulev （racki tüüp） 、 Ülemine sissetulev （seinale kinnitatud） | Tagasi saabuv joon | ||||
| Kaitsetase | IP20 | |||||

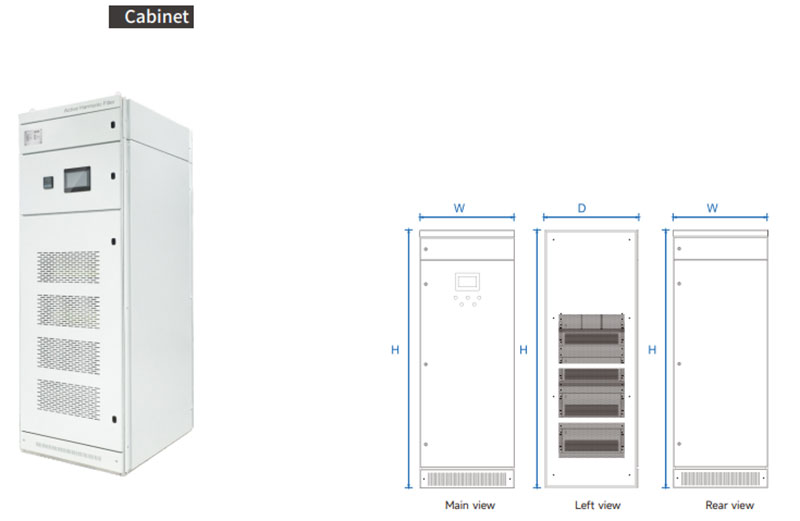

Mudel ja spetsifikatsioon:
| Kapiseadme mudel | ||||
|---|---|---|---|---|
| Mudelnumber | Kompensatsioonivõime (KVAR) | Süsteemi pinge (V) | Mõõtmed (D*W*H) | Jahutusmeetod |
| GY ASVG-0.4-200K/4L-C | 200 | 380 ± 20% | 800*1000*2200mm | Sundõhujahutus |
| GY ASVG-0.4-250K/4L-C | 250 | 380 ± 20% | 800*1000*2200mm | |
| GY ASVG-0.4-300K/4L-C | 300 | 380 ± 20% | 800*1000*2200mm | |
| GY ASVG-0.4-400K/4L-C | 400 | 380 ± 20% | 800*1000*2200mm | |
| GY ASVG-0.5-270K/4L-C | 270 | 500 ± 20% | 800*1000*2200mm | |
| GY ASVG-0.69-360K/4L-C | 360 | 690 ± 20% | 800*1000*2200mm | |
