RACK MOUNT ATVALT STATIC VAR -i generaator
Geya Rack Mount Advanced Static VAR -generaator on usaldusväärne lahendus dünaamilise reaktiivse võimsuse kompenseerimiseks. DSP+CPLD juhtimine, <10ms vastus, modulaarne disain, 220V-690V, 5KVAR-400KVAR. Parandab energiakvaliteeti erinevates rakendustes.
Toote kirjeldus:
Geya toodab Rack Mount Advanced Static VAR generaatorid (ASVGS). Need ASVG -d pakuvad dünaamilist reaktiivset võimsuse kompenseerimist. See parandab energiakvaliteeti. Nad kasutavad DSP ja CPLD tehnoloogiat. See tagab täpse kontrolli ja kiire reageerimise. Reageerimise aeg on alla 10ms. See hoiab ära ülekompensatsiooni ja alakompensatsiooniprobleemid. Moodulkujundus võimaldab paralleelset ühendust. Mitme ühiku ühendamine suurendab võimsust. Geya pakub erinevaid mudeleid. Mudelid hõlmavad erinevaid pingeid ja võimalusi. Pinged hõlmavad 220 V, 380 V, 500 V ja 690 V. Mahutavus on vahemikus 5kvar kuni 400kvar. Põhifunktsioonide hulka kuuluvad nagi kinnitamine, sundõhu jahutamine ja mitmesugused kaitsefunktsioonid.
Mudeli kirjeldus:
| Napp | ASVG | 0.4 | 50k | / | 4L | R |
| Ettevõtte kood | Staatiline VAR generaator | Pingetase 0,22: 220 V 0,4: 380 V ± 20% 0,5: 500 V ± 20% 0,69: 690 V ± 20% |
Nindemaht (KVAR) 5/15/35/50/75/100kvar | 2L: ühefaasiline 3L: kolmefaasiline kolmejuhtmeline 4L: kolmefaasiline neljajuhtmeline |
R: RACK MOUNT |
Funktsioonid:
● Kasutage DSP+CPLD kogu digitaalse juhtimiskeskuse, kolmetasandilise topoloogiatehnoloogia, täiustatud reaktiivse võimsuse tuvastamise algoritmi ja PWM-i juhtimisstrateegiat, et saavutada reaktiivvõimu dünaamiline ja täpne kompenseerimine.
● Võtke kasutusele modulaarne disain, mis hõlbustab mitme mooduli paralleelset ühendamist, võtab väikese ruumi ja seda on lihtne hooldada.
● Sõltumatute õhukanalite ja sõltumatute ladude konstruktsioonikujundus tagab seadmete stabiilse töö.
● Viige läbi induktiivse reaktiivse võimsuse ja mahtuvusliku reaktiivvõimsuse täieliku ulatusega dünaamiline kompenseerimine ning lahendage samal ajal kolmefaasilise tasakaalustamatuse probleem.
● Dünaamiline reageerimise kiirus koormusele on millisekundi tasemel, mis võib saavutada mõjukoormuste reaktiivse jõu dünaamilise ja täpse kompenseerimise.
Rakendused:
Rack Mount Advanced Static VAR -generaatoritel on mitmekesised rakendused. Need sobivad erinevatele tööstusharudele. Nende hulka kuulub:
● Elamu energia jaotus
● Vee töötlemine
● Taastuvenergia (fotogalvaaniline)
● Keemiline töötlemine
● nafta ja gaas
● Metallurgia
● kaevandamine
● Autotööstuse tootmine
Need ASVG -d suurendavad energiakvaliteeti. Need kompenseerivad reaktiivse võimsuse kõikumisi. See parandab süsteemi stabiilsust ja tõhusust.
Tehnilised parameetrid:
| 220V seeria | 380 V seeria | 500 V seeria | 690 V seeria | |||
| Kõrgus | <2000m, üle 2000 m, derveerivad vastavalt GB/T3859,2 | |||||
| Ümbritsev temperatuur | -20 ～+50 ℃ | |||||
| Suhteline õhuniiskus | ≤90%, kondenseerumine pinnal, kui igakuine minimaalne temperatuur on 25 ℃ | |||||
| Reostustase | III tase allpool | |||||
| Tööpinge | AC220V ± 20% | AC380 V ± 20% | AC500V ± 20% | AC690 V ± 20% | ||
| Töösagedus | 50Hz ± 5% | |||||
| Hinnatud kompensatsioonivõime | 5kvar | 15/35/50/75/100kvar | 90kvar | 120kvar | ||
| Ruudustiku struktuur | L/n | 3P3W/3P4W | ||||
| Paralleelselt ühendatud ühikute arv | Utiliidiga | |||||
| Masina üldine efektiivsus | ≥97% | |||||
| Sisselülitussagedus | 32kHz | 16kHz | 12,8 kHz | 12,8 kHz | ||
| Funktsioonide valik | Reaktiivne jõud | Reaktiivne po wer 、 reaktiivne po wer+tasakaalustamatus | ||||
| Reaktiivse energia kompensatsiooni määr | ≥99% | > 95% | ||||
| Täisreageerimise aeg | <10ms | |||||
| Müra | ≤60db | ≤60db | ≤65db | ≤65db | ||
| Juhtimismeetod | 2-suunaline RS485 liides (toetab GPRS/WiFi) | |||||
| Kaitse | Ülekoormus, tarkvara/riistvara ülevoolu, ruudustik ülepinge ja alapinge, toitekarpe, ülemineku, ületemperatuur, sageduse kõrvalekalde kaitse jne. | Ülekoormus, tarkvara/riistvara ülevoolu, ruudustik ülepinge ja alapinge, ruudustiku pinge tasakaalustamatus, energiapuudulikkus, ületemperatuur, sageduse kõrvalekalded, ahelate kaitse kaitse jne. | ||||
| Paigaldusmeetod | Rack/seinale kinnitatud | Rack | ||||
| Sissetulev joon | Tagasi sissetulev （racki tüüp） 、 Ülemine sissetulev （seinale kinnitatud） | Tagasi saabuv joon | ||||
| Kaitsetase | IP20 | |||||

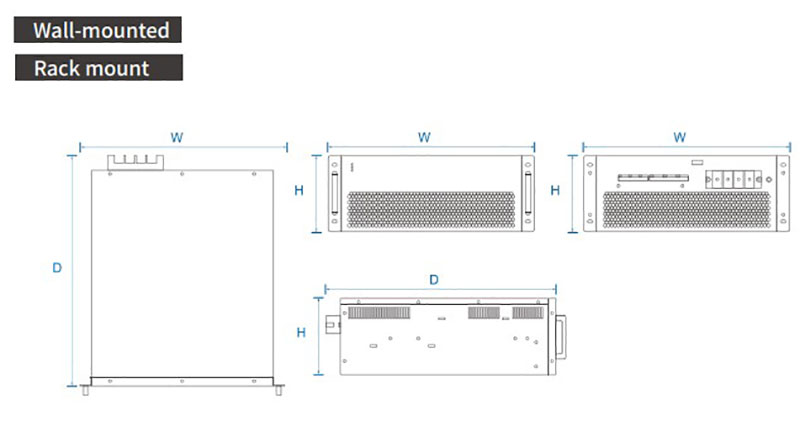

Mudel ja spetsifikatsioon:
| Mudelid | ||||
|---|---|---|---|---|
| Mudelnumber | Kompensatsioonivõime (KVAR) | Süsteemi pinge (V) | Mõõtmed (D*W*H) | Jahutusmeetod |
| GY ASVG-0.22-5K/2L-R/W | 5 | 220 | 220*330*160mm | Sundõhujahutus |
| GY ASVG-0.4-15K/4L-R/W | 15 | 380 ± 20% | 460*520*89mm | |
| GY ASVG-0.4-35K/4L-R/W | 35 | 380 ± 20% | 460*520*89mm | |
| GY ASVG-0.4-50K/4L-R/W | 50 | 380 ± 20% | 500*540*190mm | |
| GY ASVG-0.4-75K/4L-R/W | 75 | 380 ± 20% | 500*580*240mm | |
| GY ASVG-0.4-100K/4L-R/W | 100 | 380 ± 20% | 500*580*240mm | |
| GY ASVG-0.5-90K/4L-R/W | 90 | 500 ± 20% | 495*675*275mm | |
| GY ASVG-0.69-120K/4L-R/W | 120 | 690 ± 20% | 495*675*275mm | |
